Hab. 103 · dormitorio y baño opción 02

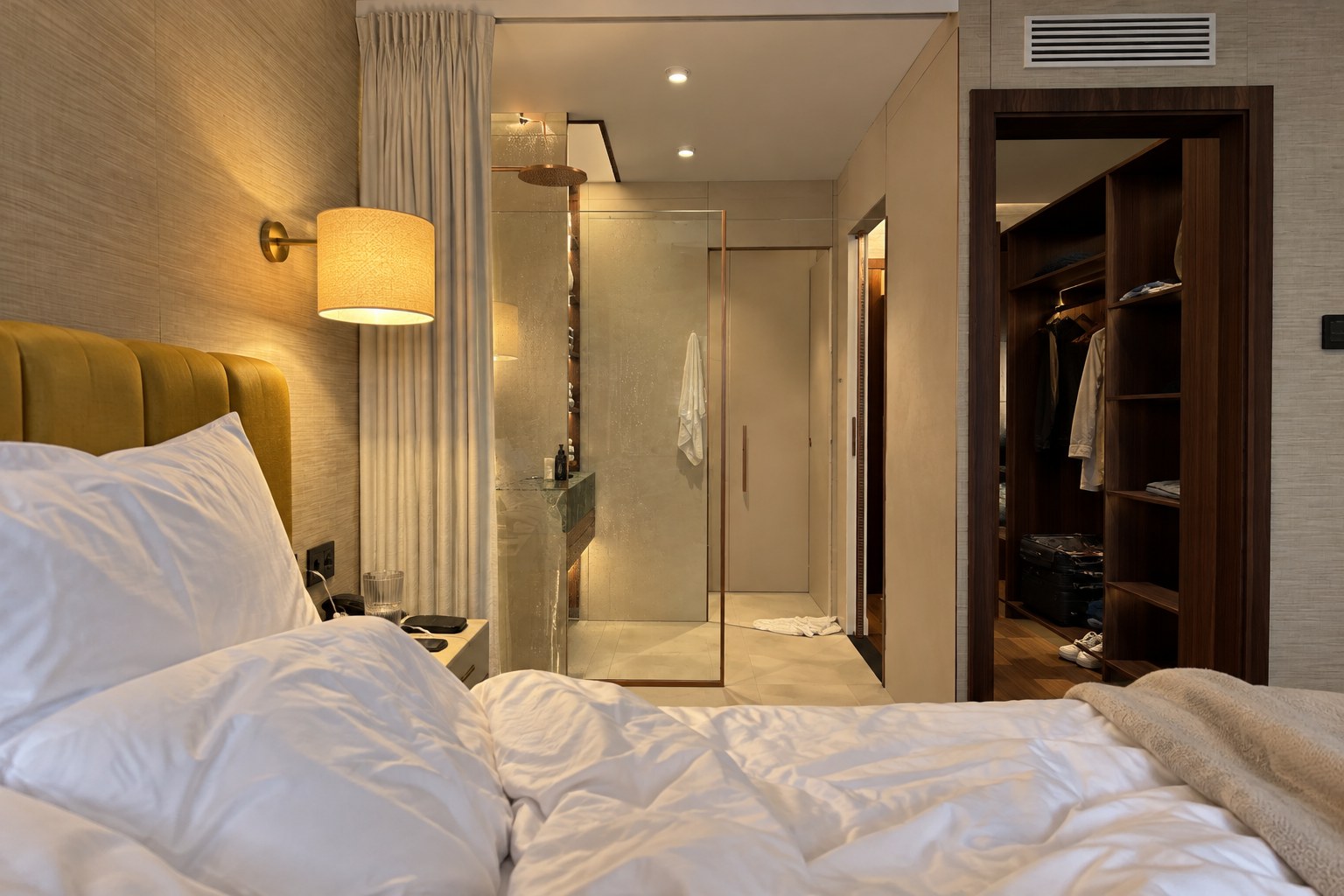

Dormitorio medido en el plano del hotel · baño semiabierto de Puerta35 rev. 1 con los cambios de la propiedad · a escala real

Medidas del plano (opción 02 rev. 1)

Baño (caras interiores): 1,88 × ≈2,94
Cubículo del inodoro: 1,43 × 0,72
Puerta del cubículo: 0,70
Zona de lavabo: 1,88 × 1,14
Encimera: ≈1,04 × ≈0,49
Baldas (hacia el lavabo): ≈0,40 × ≈0,49
Ducha: 1,75 × ≈0,96
Puerta de la ducha: ≈0,70
Corredera de entrada: ≈0,82

Dormitorio (plano del hotel, enero 2017)

Dormitorio (caras interiores): 3,49 × 4,79
Ventana: 1,15
Paso al pasillo (sin puerta): 0,82
Pasillo: ≈0,91 (1,00 en el plano)
Armario del pasillo: 0,60 × 2,40
Puerta de la habitación: 0,825
Cama (plano de 2017): 2,00 × 2,07

Decidido por la propiedad (12-10-2026)

Ducha cerrada con puerta de vidrio.
Encimera volada: el bloque de mármol y su banda de nogal van colgados, con el suelo libre debajo.
Cisterna empotrada, lo más baja que da un bastidor estándar; las baldas empiezan donde acaba.
Grifo del lavabo sobre la encimera, no en la pared.
Encimera de mármol verde.
Grifería, rociador y accesorios en cobre.

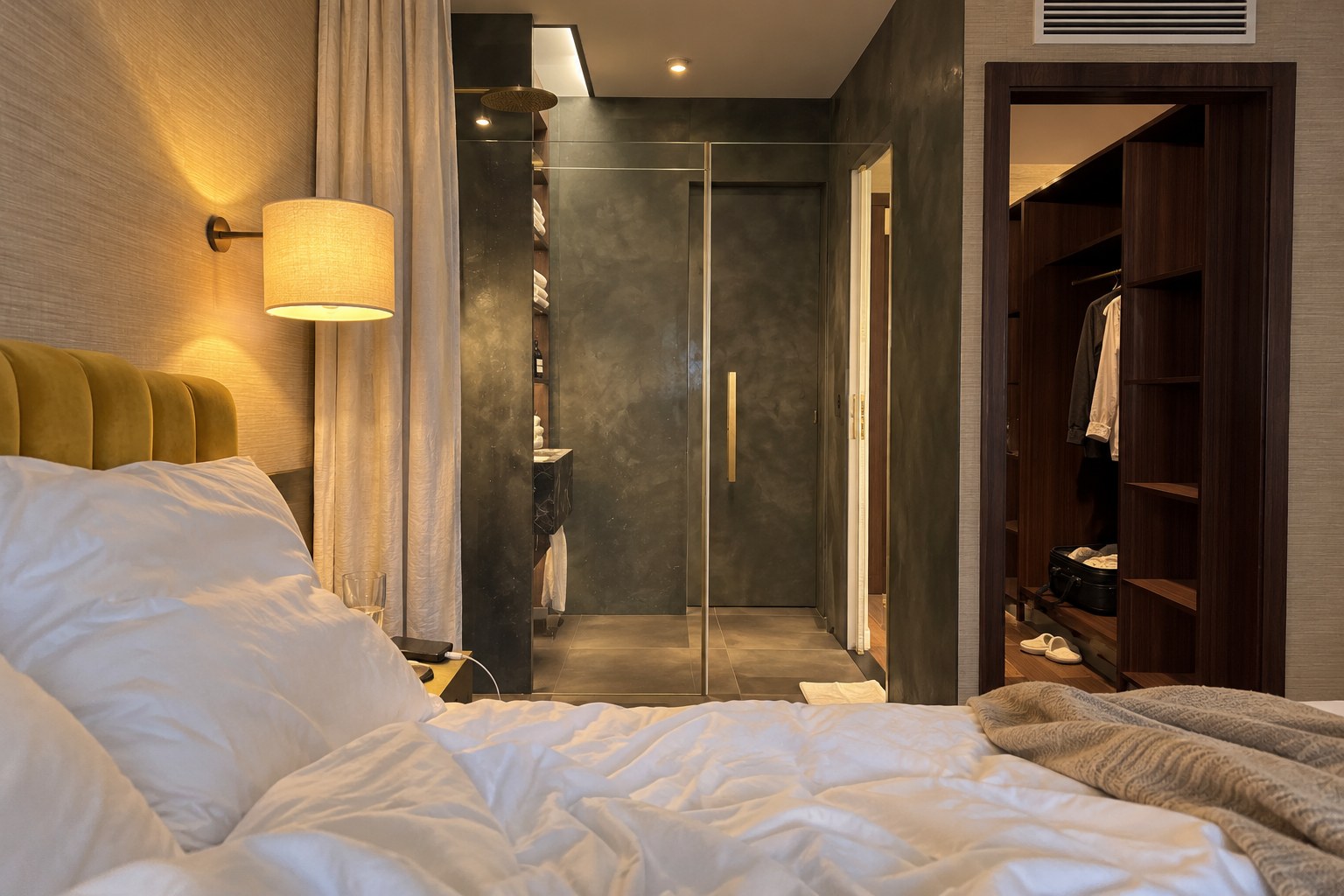

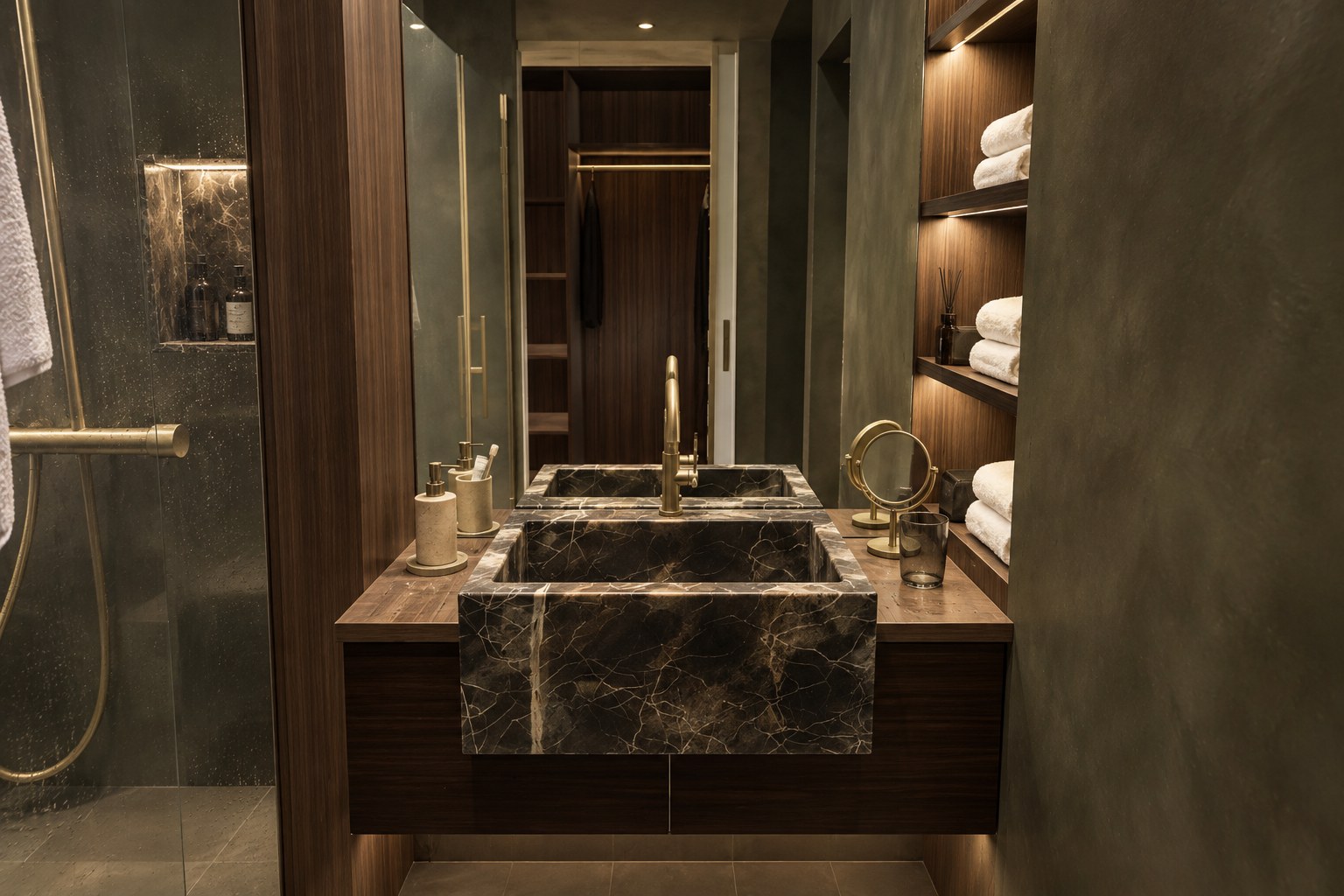

Tomado de la imagen de referencia (12-10-2026)

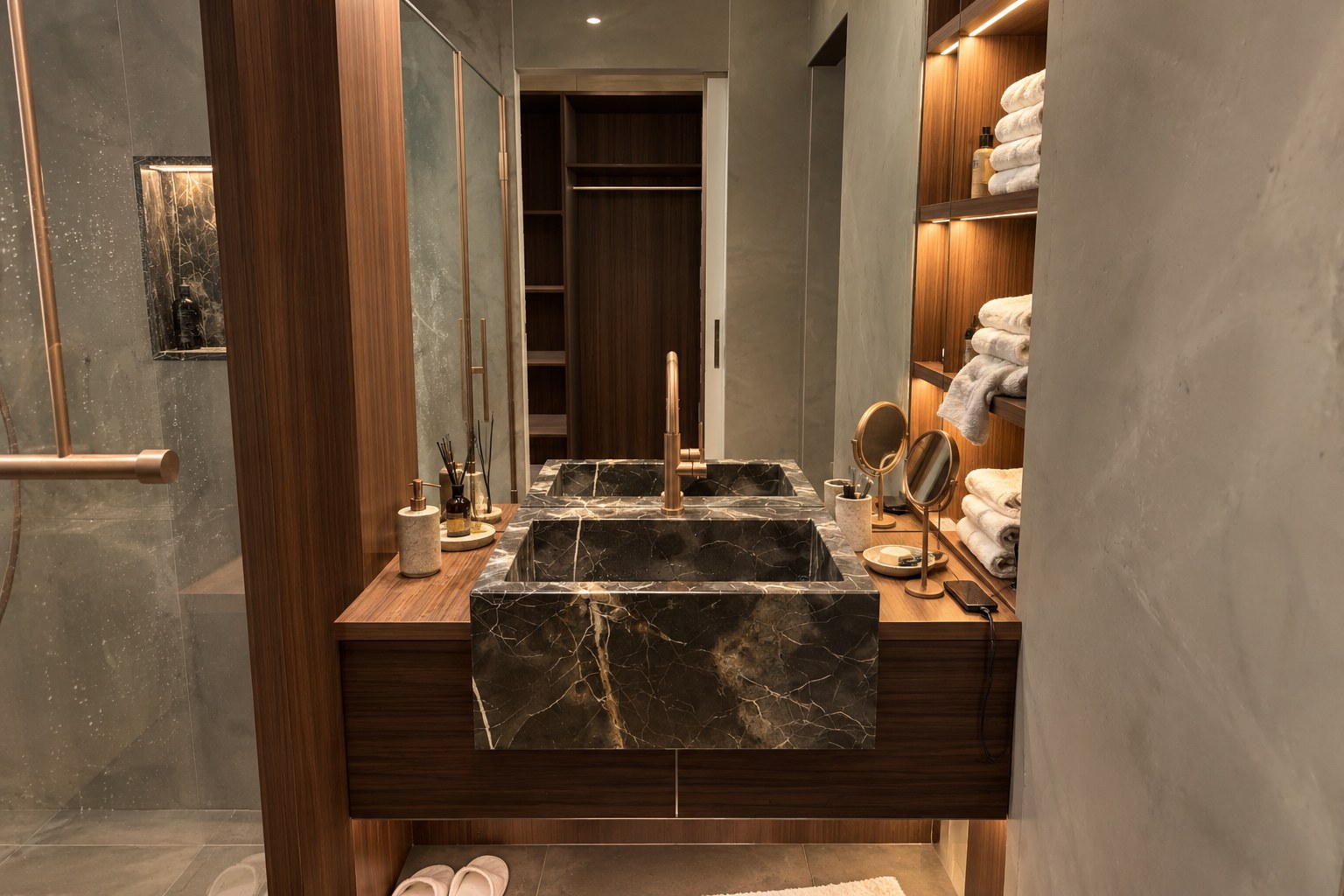

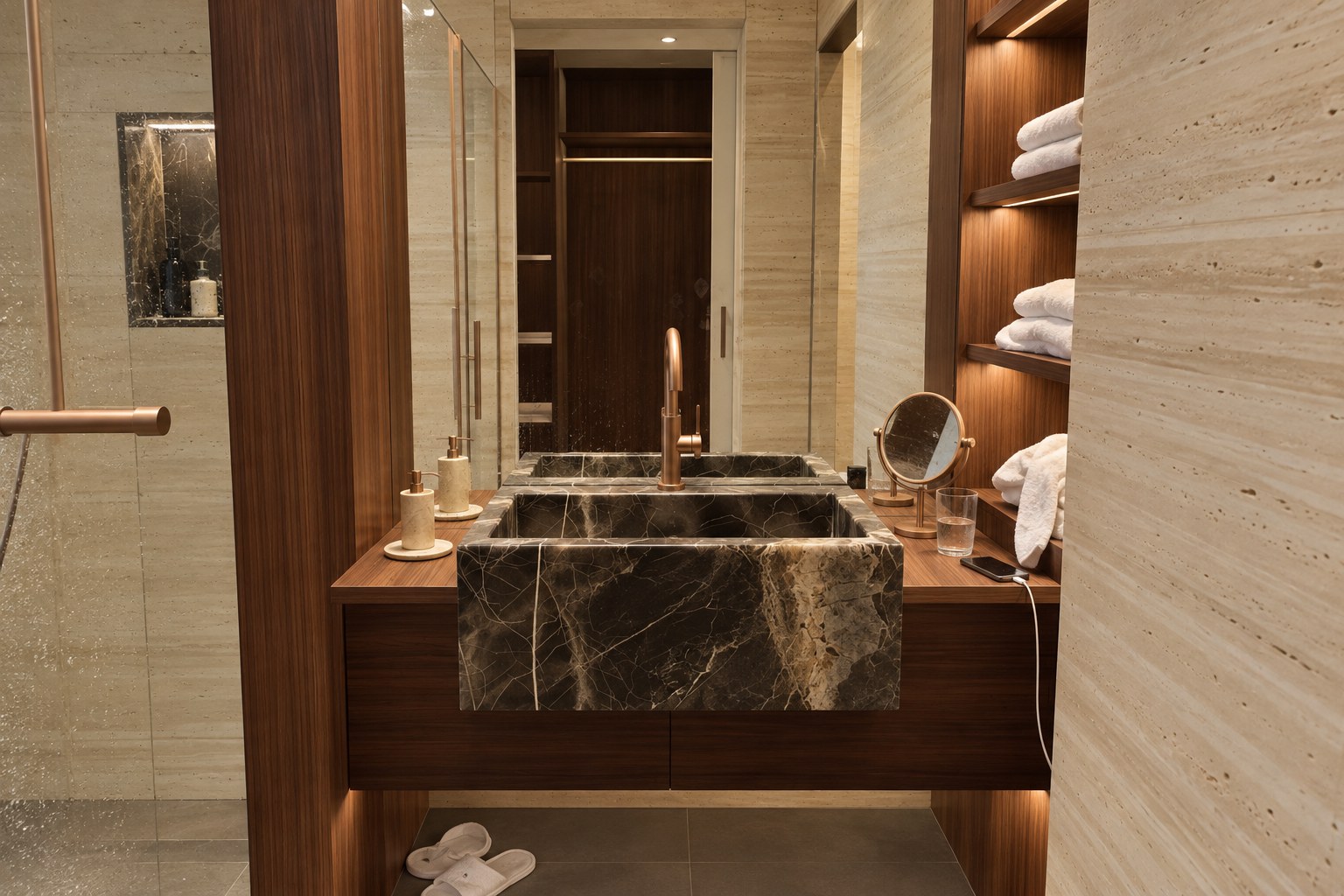

Paredes, suelo y ducha en porcelánico liso color arena, de gran formato.
Puerta del aseo enrasada, con la misma textura que la pared y tirador redondo de cobre: «pared del fondo y puerta con la misma textura».

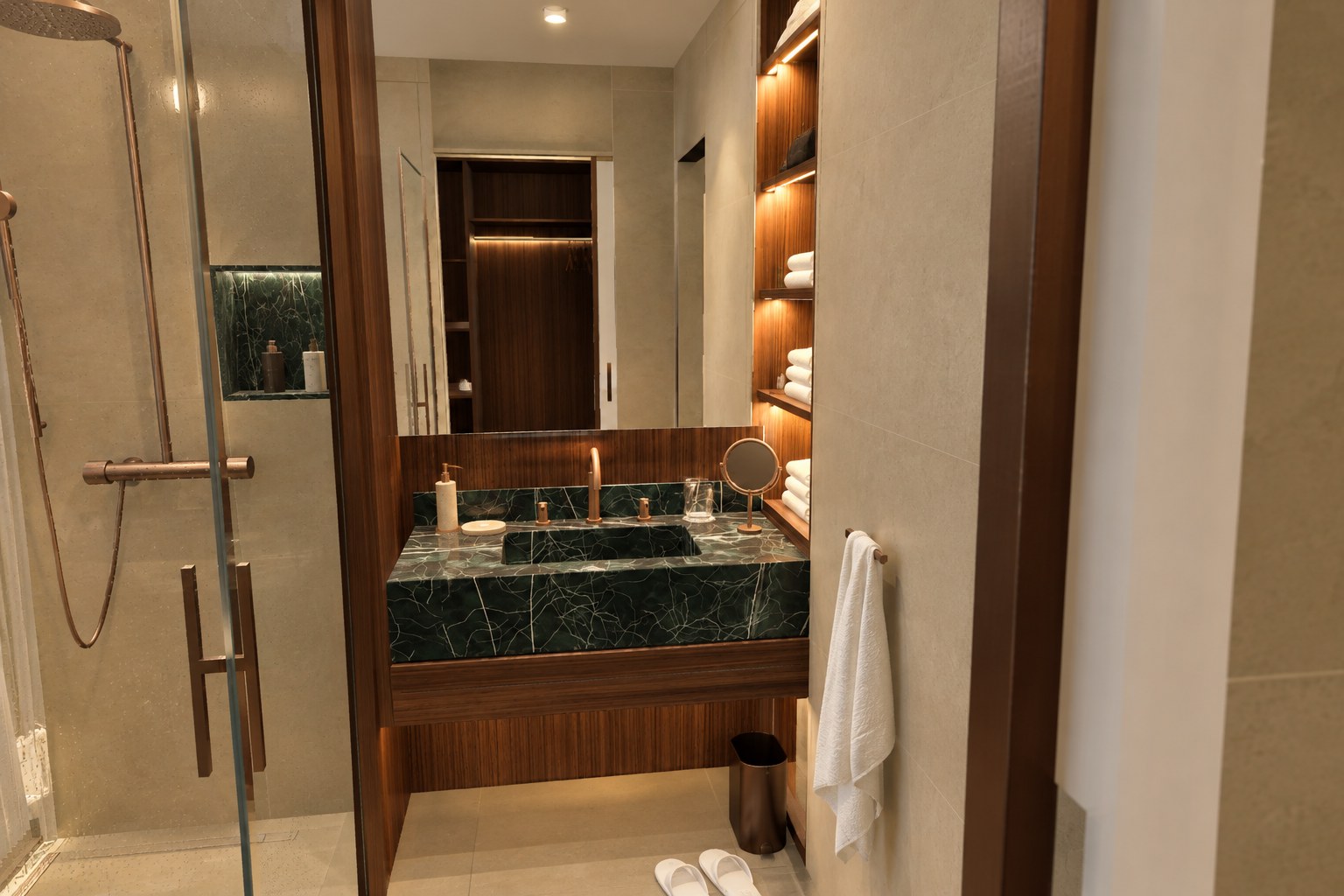

Nicho del lavabo forrado de nogal: fondo hasta el espejo y un costado hacia la ducha. El costado llega solo hasta el borde de la encimera (0,49); desde ahí empieza el vidrio fijo, de ≈0,69.

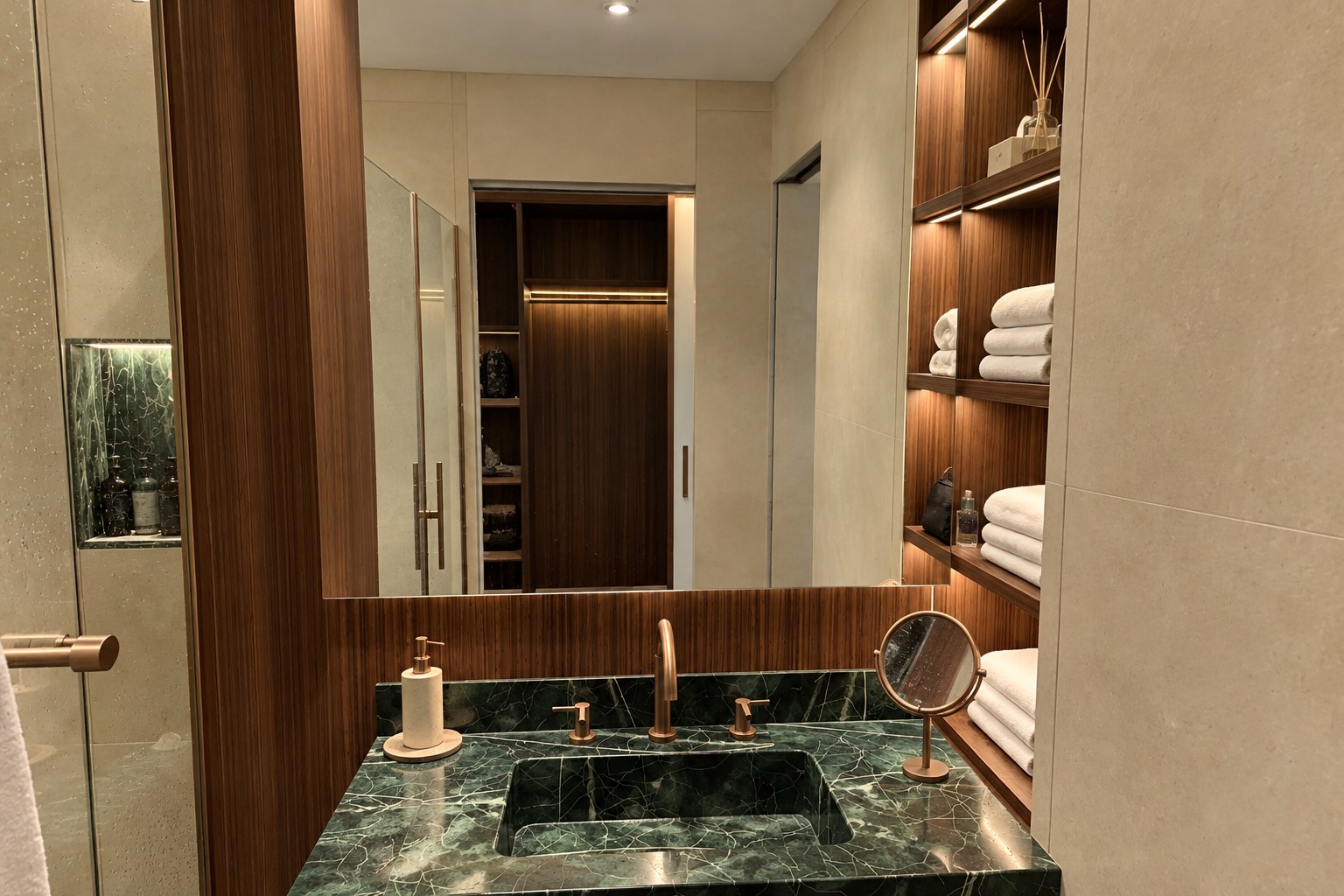

Bloque de mármol verde de 20 cm con el seno tallado (lavabo integrado, por debajo de la encimera, como se dijo en la reunión) y copete de 10 cm. Debajo, banda de nogal tipo cajón y hueco libre.
Grifería de cobre de tres piezas sobre la encimera; espejo de aumento y dosificador.
Baldas abiertas de nogal con toallas. El vidrio acanalado queda como opción en su botón.

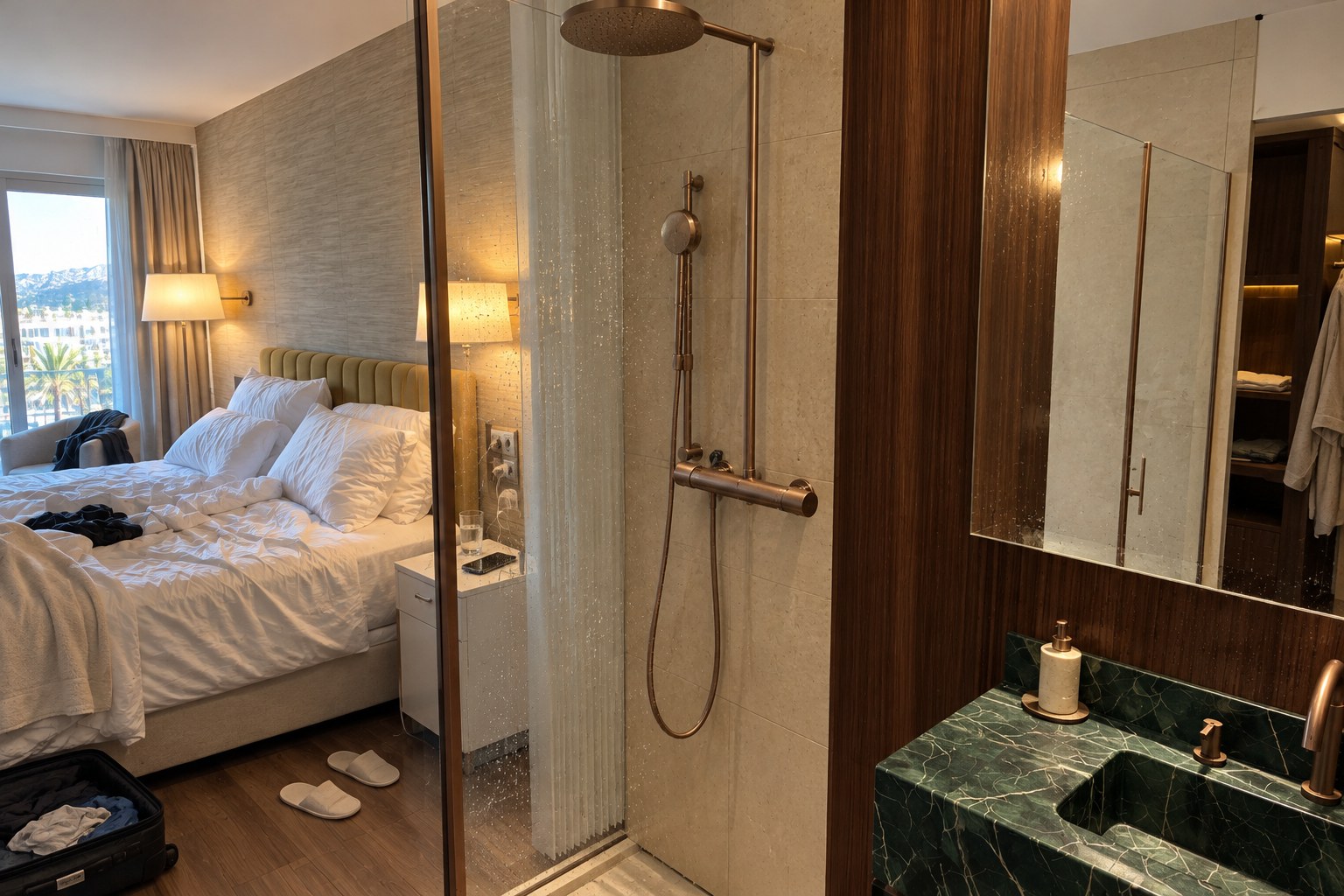

Ducha con termostática vista, ducha de mano en barra y rociador con brazo, en cobre; sumidero lineal junto al vidrio de la cama. En el plano de Puerta35 la grifería iba empotrada: se puede volver a empotrar.

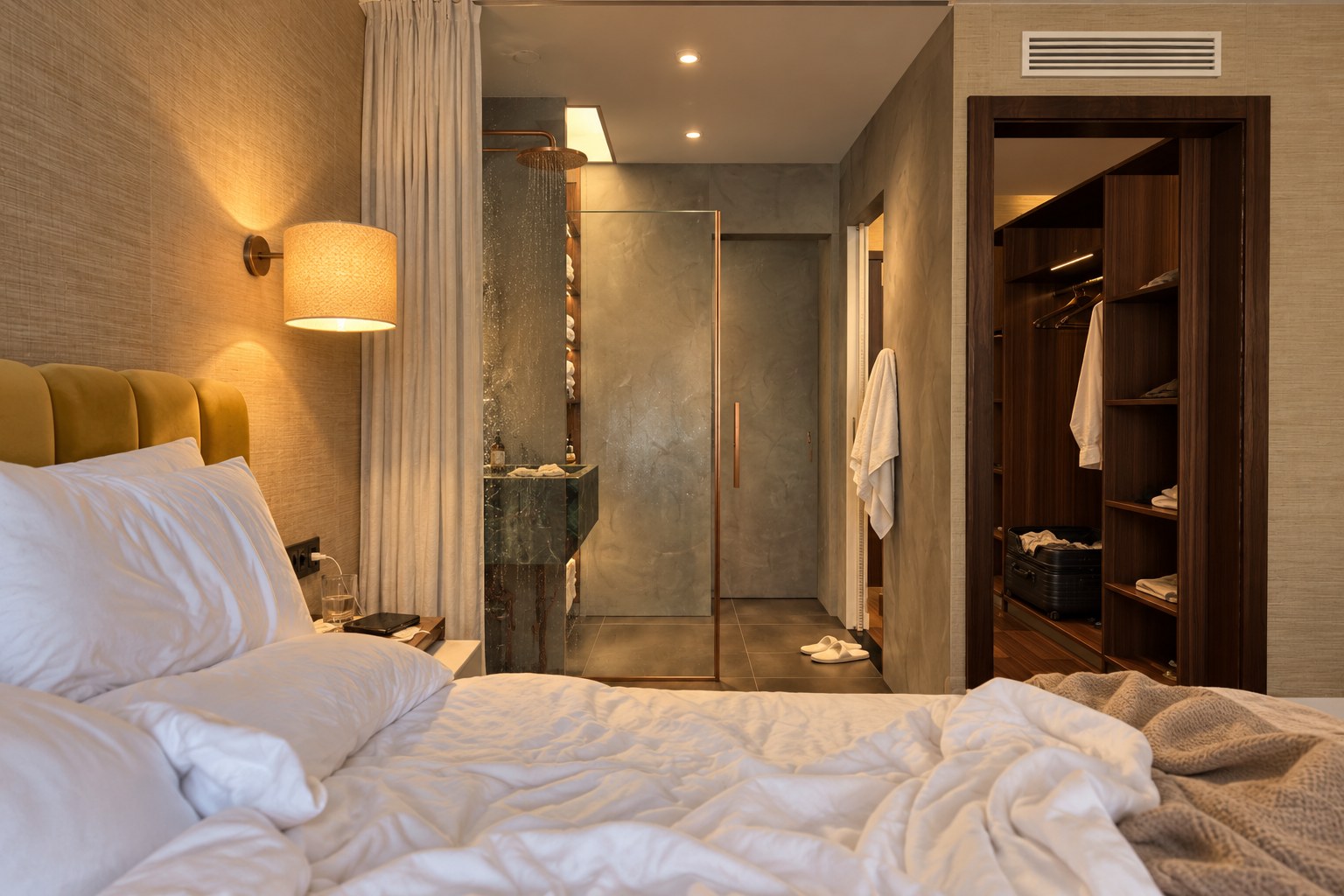

Cortina corredera eléctrica de tela del lado del dormitorio, en carril bajo el techo; se recoge contra la pared, en el extremo contrario al pasillo. Botón «Cortina».
Espejo sin marco hasta el techo, con luz en el techo encima; hornacina iluminada en la ducha.

Supuestos de la maqueta

Techo a 2,50, encimera a 0,85 y puertas de 2,10: no hay dato en ninguna fuente.

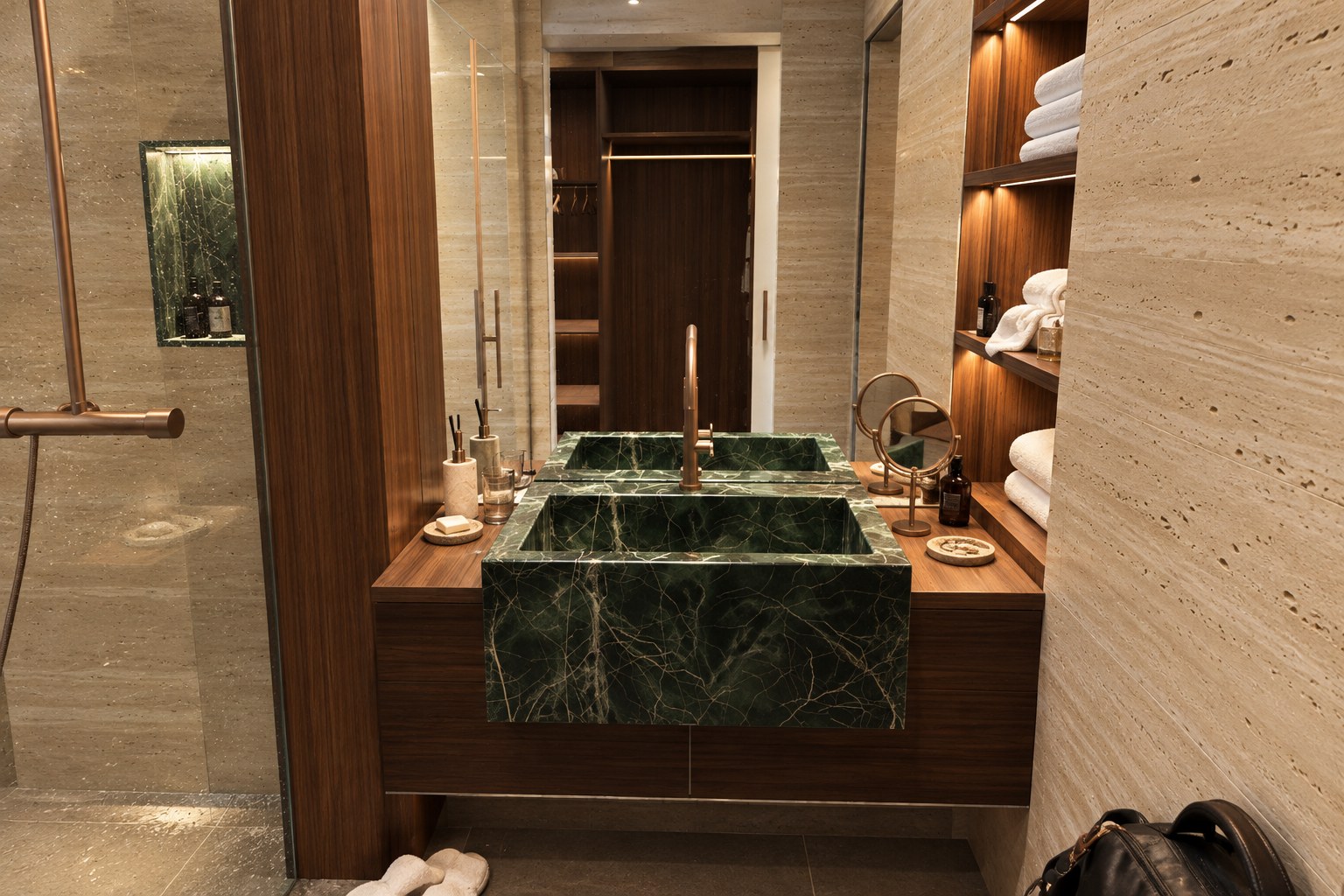

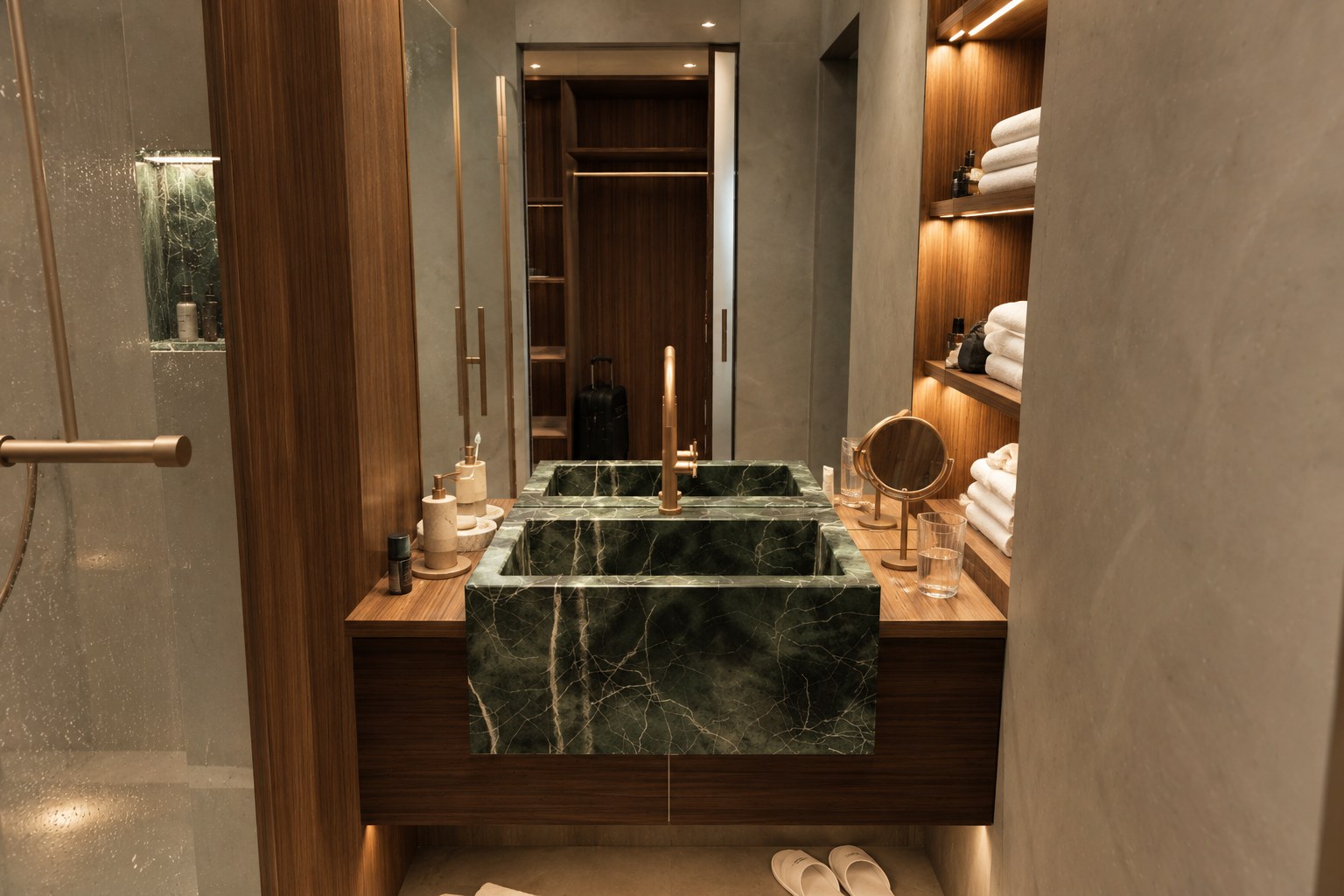

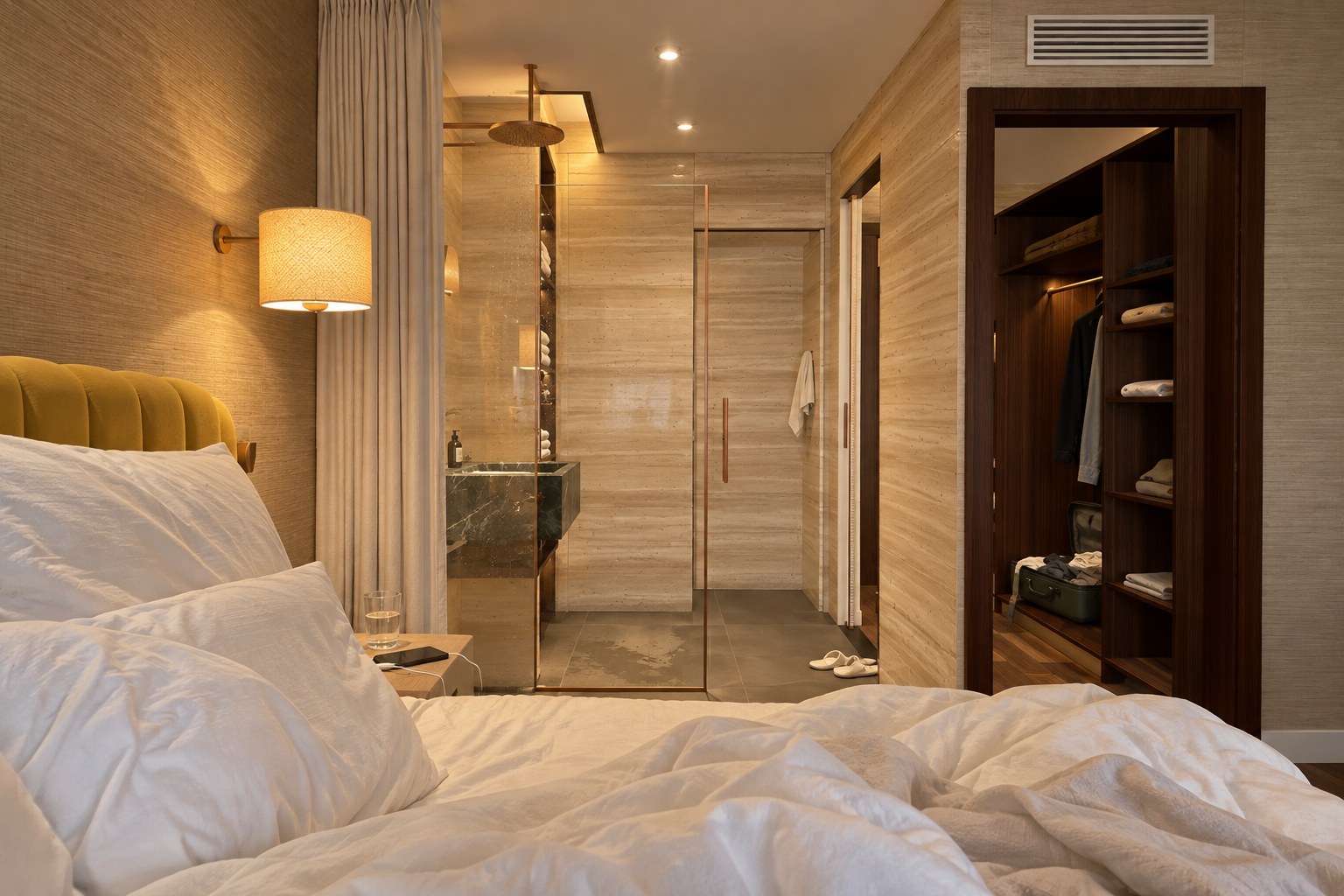

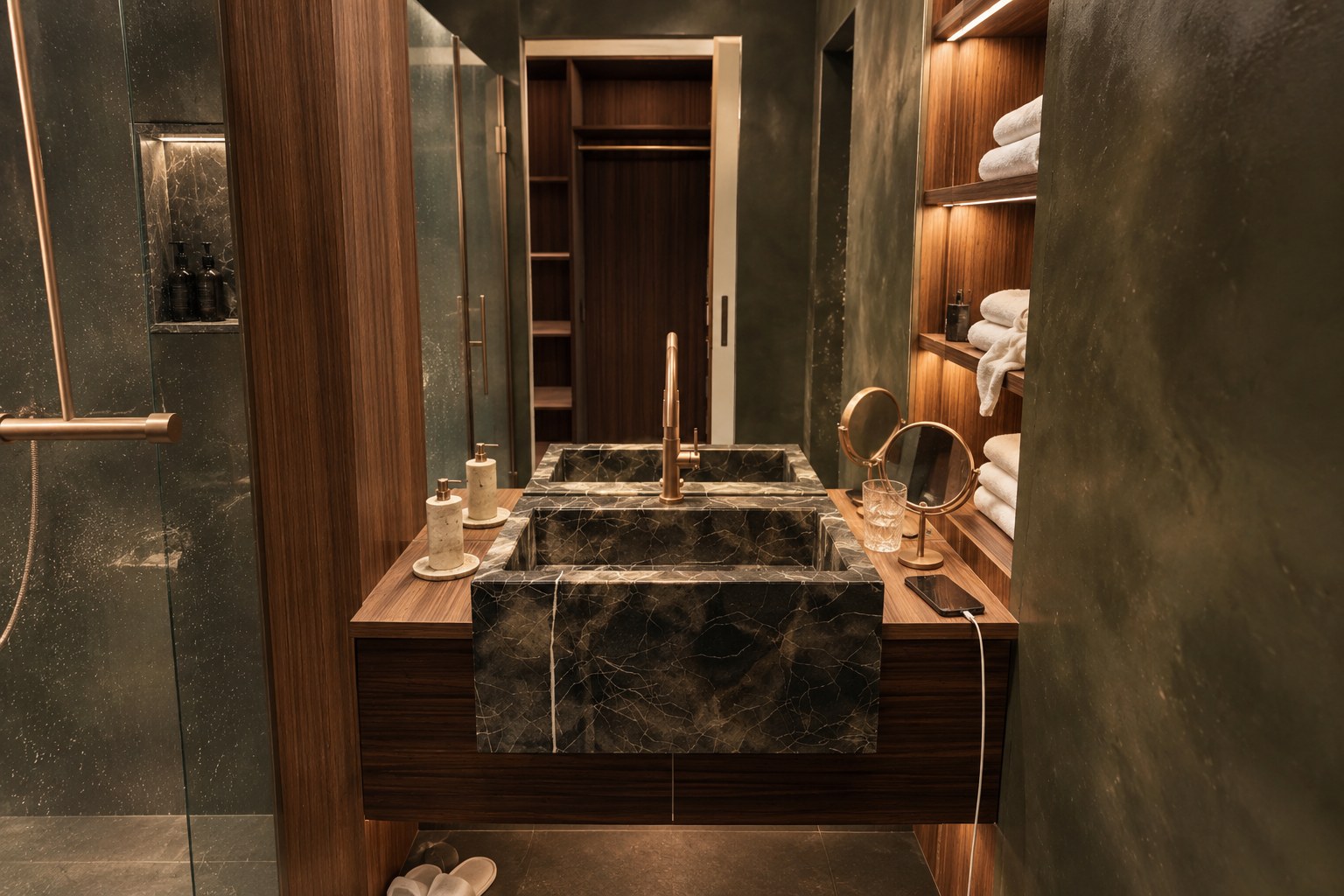

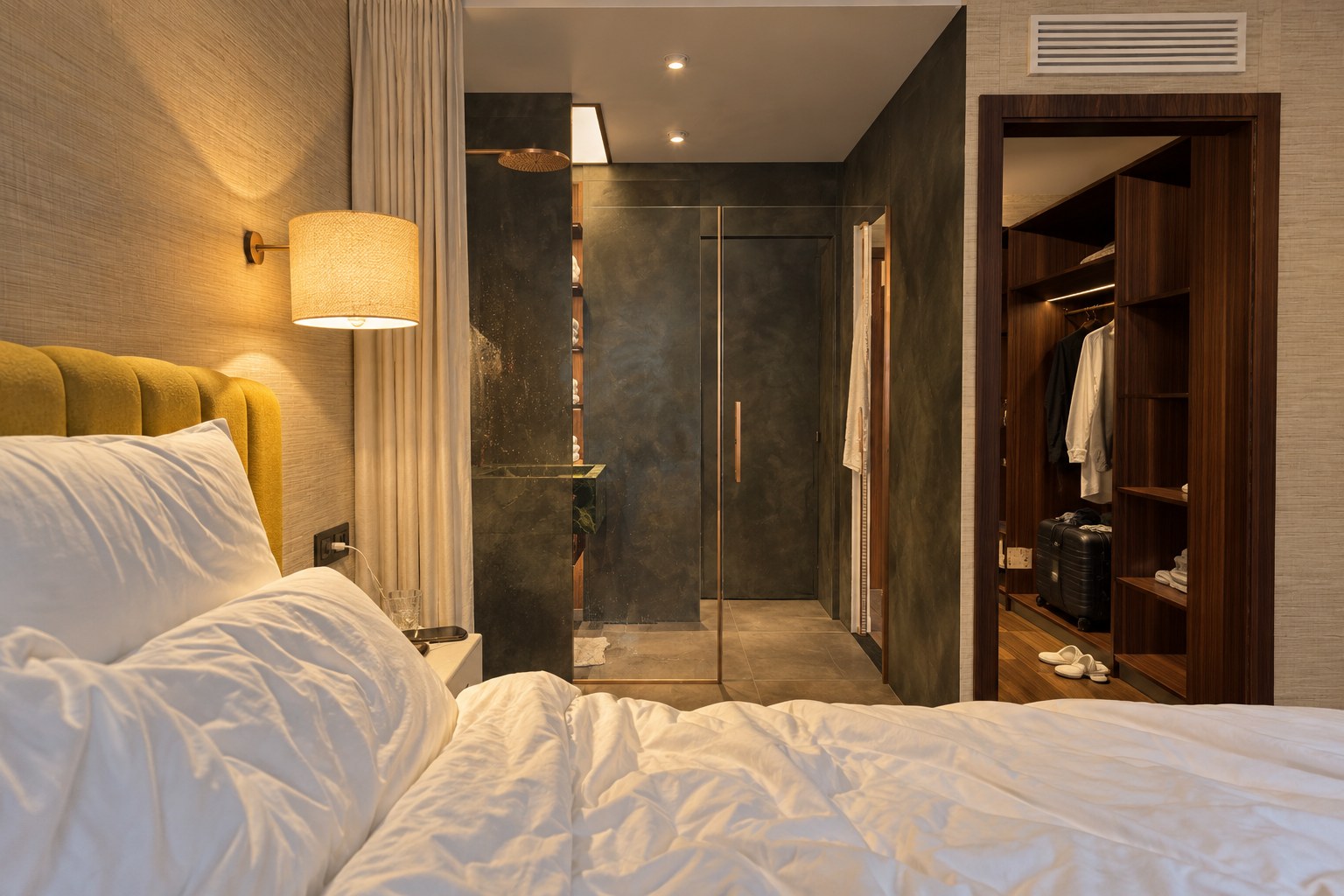

Todos los acabados son orientativos: ninguno está elegido. En la maqueta, el porcelánico arena sustituye al Breccia di Berici que proponía Puerta35.
Espejo adelantado desde 1,15 hasta el techo. Empieza en 1,15 para que quepa el grifo; es lo más bajo que permite.
Puerta de la ducha abatible, con bisagras en el muro del pasillo; vidrio fijo y puerta hasta 2,00. El vidrio hacia la cama, hasta el techo.
Cisterna en bastidor bajo de 82 cm, la altura más baja de serie (p. ej. Geberit Duofix con cisterna Omega, pulsador frontal o superior). Con el remate, el mueble acaba en ≈0,85 y ahí empieza la primera balda. Modelo no elegido. El mueble de madera que la tapa sirve de registro; el pulsador da al inodoro y su altura en la maqueta es aproximada.

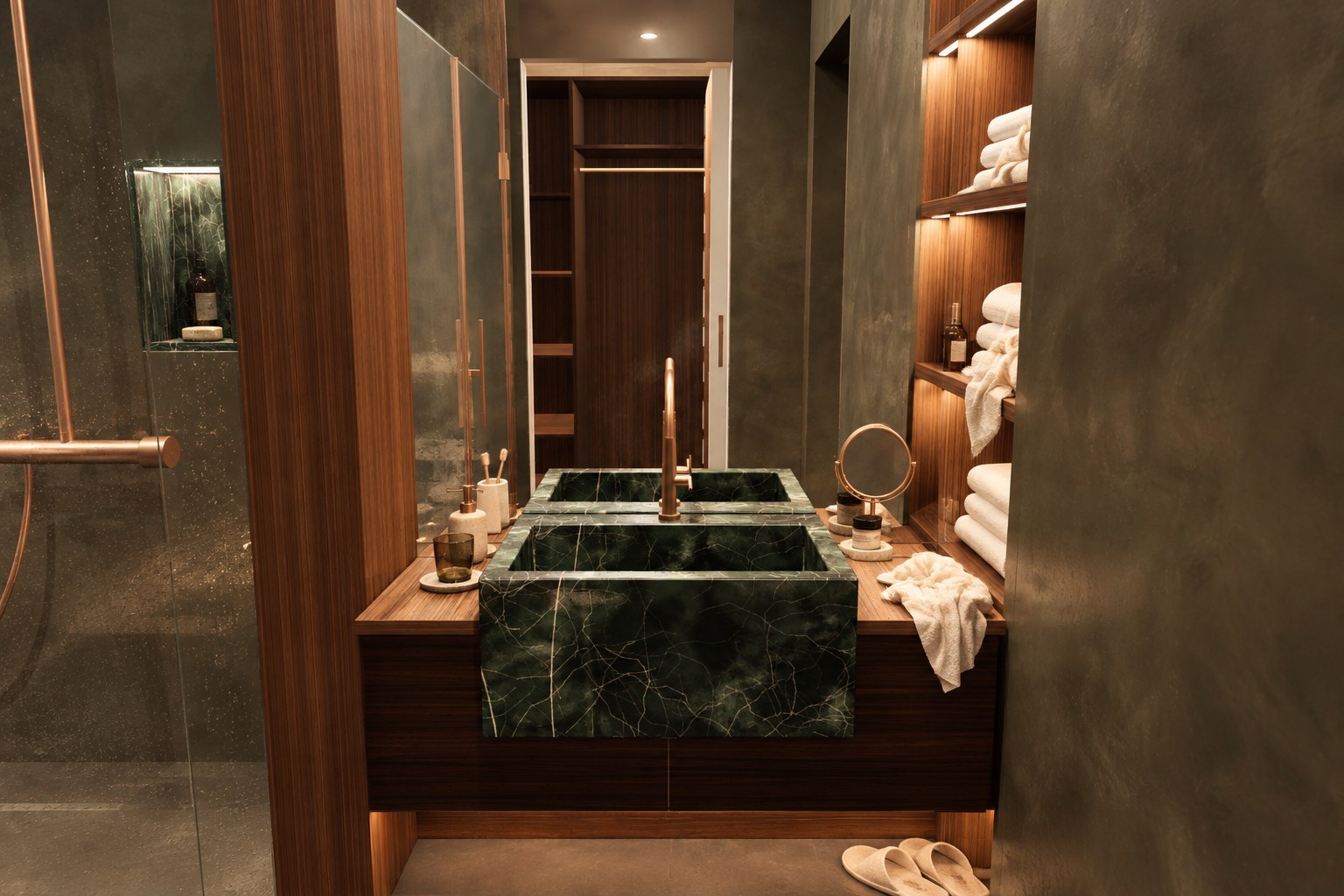

Mármol verde oscuro con red de vetas claras, tipo Verde Guatemala, como en la imagen de referencia: color orientativo, la piedra no está elegida.
Grifo de tres piezas con caño de ≈0,22 sobre la encimera. El modelo no está elegido.

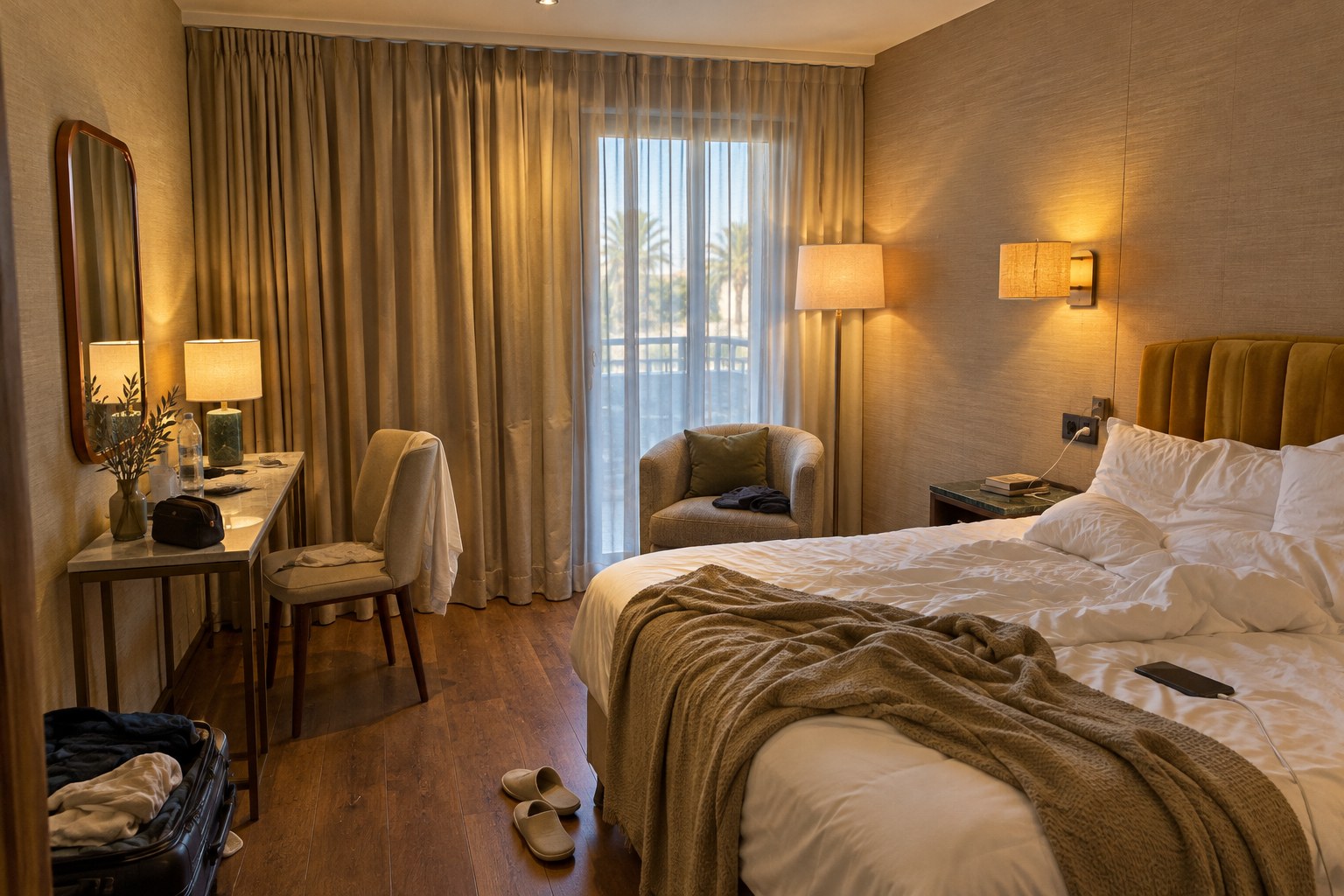

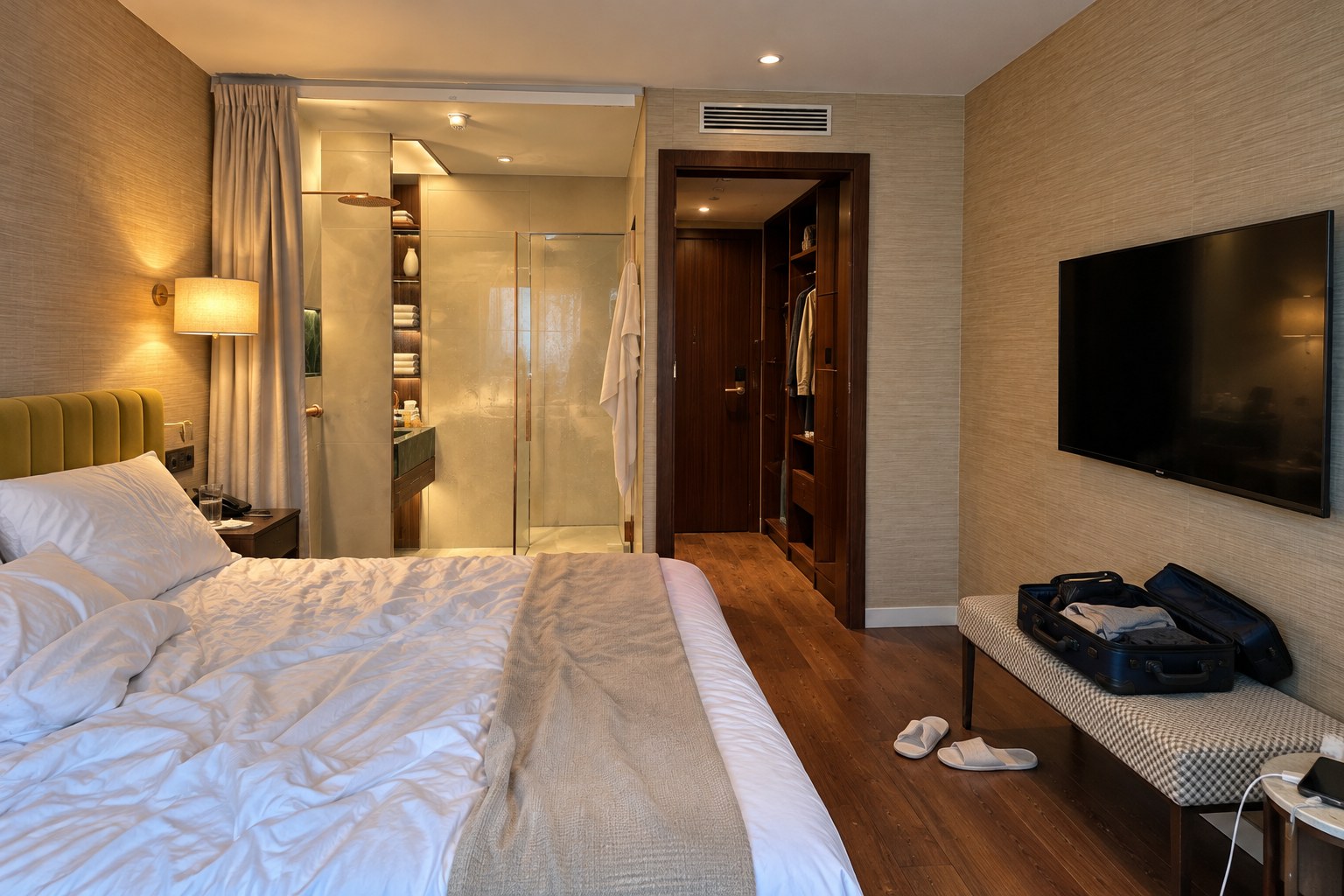

Dormitorio: paredes, ventana, paso, armario, puerta y sitio de la cama y las mesillas salen del plano del hotel. Los muebles y acabados (papel de fibra beige, tarima oscura, cabecero de canales, butaca, escritorio con espejo, banqueta, cortinas) están copiados de fotos de una habitación del hotel (13-10) y sus medidas son aproximadas.
Las fotos son de una habitación del mismo tipo en espejo: cada mueble está en el lado que le toca a la 103.
En las fotos el cabecero es mostaza; en la imagen de referencia era azul. El botón «Cabecero» cambia entre los dos.
Escritorio de ≈1,40 × 0,45, como en la foto (en el plano de 2017 es otro mueble). Butaca, lámparas y downlights del dormitorio, en su sitio aproximado.
Ventana con alféizar a ≈0,60 y dintel a ≈2,25, y techo del dormitorio a 2,50: no están en el plano.

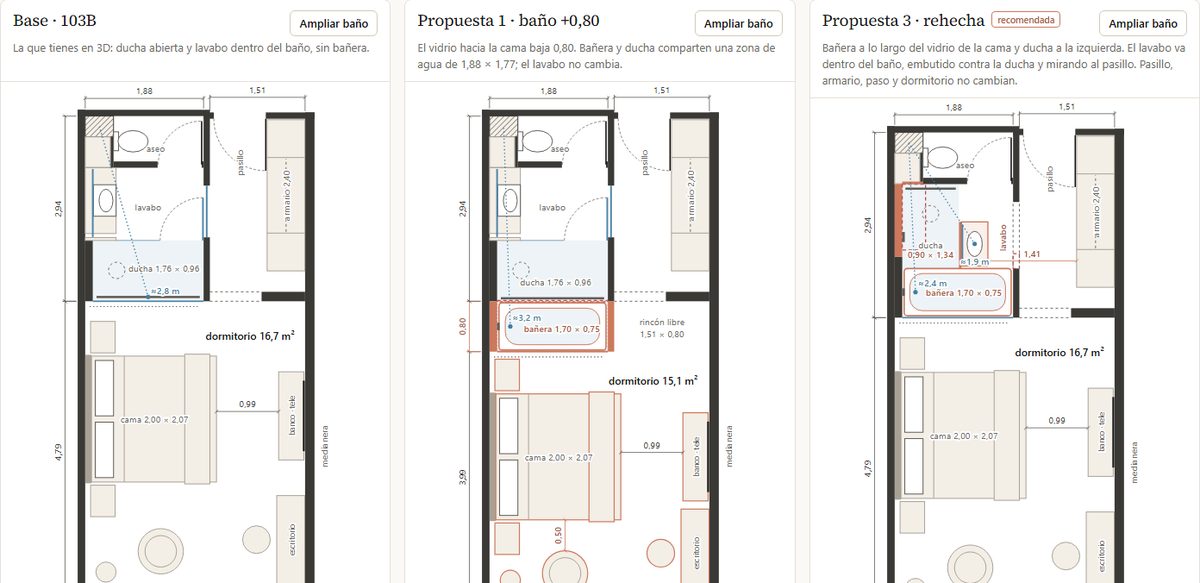

El baño de la maqueta sigue el plano de Puerta35 (1,88 × ≈2,94). En el plano del hotel el baño actual mide 1,79 × ≈3,2: por eso el pasillo queda en ≈0,91 en vez de 1,00. Hay que confirmarlo con Puerta35.
Falta de la reunión: los enchufes.

Fuentes: plano «Hab103 · baño · opción 02 semiabierta Puerta35 rev. 1», 12-10-2026, y «PLANTAS HOTEL» (AutoCAD del hotel, enero 2017) para el dormitorio.
